TSH减速电机
TSH减速电机

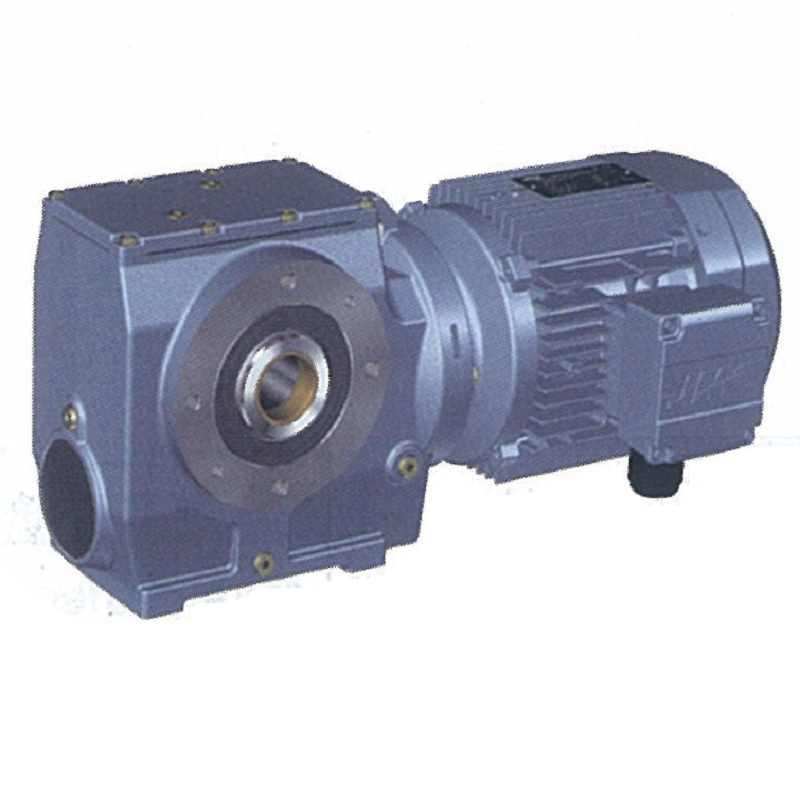

产品名称:SEW系列减速电机

产品规格:TS38 – 98

品牌:JMC

应用范围:可与普通、制动、防爆、变频、伺服、IEC等电机组合,可在立体空间六个方位任意安装。产品广泛适用于轻纺、食品、啤酒饮料、化工、自动扶梯、自动化仓储设备、冶金、烟草、环保、物流等驱动领域。

  • 产品介绍

    TS系列斜齿轮-蜗轮蜗杆减速电机

         TS系列斜齿轮-蜗轮蜗杆减速电机是在模块组合体系的基础上设计的新一代机电一体化产品,可分别与普通电机、制动电机、防爆电机、变频电机、伺服电机、直流电机、同步电机等电机组合,可在立体空间六个方位任意安装。


      TS系列斜齿轮-蜗轮蜗杆减速电机由斜齿轮-蜗轮蜗杆减速器和电机组成。斜齿轮、蜗杆采用优质合金钢,表面硬化处理,蜗轮采用耐磨锡青铜,都经过高精度设备加工成形。箱体为铸铁箱体,箱体经精密加工,确保形状与位置精度。满足承载能力强、寿命长、体积小、速比大、重量轻、效率高、噪音低的优越性能。

     产品设计方案

             •   底脚安装或法兰安装         •   B5B14法兰安装         •   实心或空心轴         •    空心轴带键连接、锁紧盘和花键

    TS..底脚安装方式

    TSF..B5 法兰安装方式

    TSAF..B5 法兰空心轴安装方式

    TSHF..B5法兰空心轴锁紧盘安装方式

    TSA..空心轴安装方式

    TSH..空心轴锁紧盘安装方式

    TSAZ..B14 法兰空心轴安装方式

    TSHZ..B14法兰空心轴锁紧盘安装方式



    技术数据

    速器速比范围

    [i]

    6.80 ….. 288.00

    输出扭矩

    [Nm]

    43 ……4,000

    电机功率范围

    [kW]

    0.12 ….. 22

     斜齿轮 -  蜗轮蜗杆减速器设计

    Version

    Size

    38

    48

    58

    68

    78

    88

    98

    TS..

    底脚安装方式

    TS38

    TS48

    TS58

    TS68

    TS78

    TS88

    TS98

    TSF..

    B5 法兰安装方式

    TSF38

    TSF48

    TSF58

    TSF68

    TSF78

    TSF88

    TSF98

    TSAF..

    B5 法兰空心轴安装方式

    TSAF38

    TSAF48

    TSAF58

    TSAF68

    TSAF78

    TSAF88

    TSAF98

    TSHF..

    B5法兰空心轴锁紧盘安装方式

    TSHF38

    TSHF48

    TSHF58

    TSHF68

    TSHF78

    TSHF88

    TSHF98

    TSA..

    空心轴安装方式

    TSA38

    TSA48

    TSA58

    TSA68

    TSA78

    TSA88

    TSA98

    TSH..

    空心轴锁紧盘安装方式

    TSH38

    TSH48

    TSH58

    TSH68

    TSH78

    TSH88

    TSH98

    TSAZ..

    B14 法兰空心轴安装方式

    TSAZ38

    TSAZ48

    TSAZ58

    TSAZ68

    TSAZ78

    TSAZ88

    TSAZ98

    TSHZ..

    B14法兰空心轴锁紧盘安装方式

    TSHZ38

    TSHZ48

    TSHZ58

    TSHZ68

    TSHZ78

    TSHZ88

    TSHZ98
